MLC 3.10 参数、权限、HugePage 与故障速查

阅读信息

• 内容类型：参考
• 难度：中级
• 适合谁：准备在 Linux NUMA 服务器上使用 MLC 3.10 的性能工程师
• 前置知识：Linux 命令行、CPU 与 NUMA 的基本概念
• 读完后：按症状或参数快速找到 MLC 3.10 的精确定义、适用范围和恢复动作。
• 依据版本：Intel MLC v3.10; local binary SHA-256 cd7de7ff3f73928fb2a273c01dd6cb2dffdc2dd0a77d68f9310e52016d3d24dd
• 验证日期：2026-08-23

本页作为 Intel MLC 3.10 的工程查阅手册，不承担渐进式概念教学。文档中所有命令行语法、参数开关、退出码特征与微架构行为，均基于 Intel 官方技术文档及本地验证二进制（SHA-256: cd7de7ff3f73928fb2a273c01dd6cb2dffdc2dd0a77d68f9310e52016d3d24dd）严格对齐。

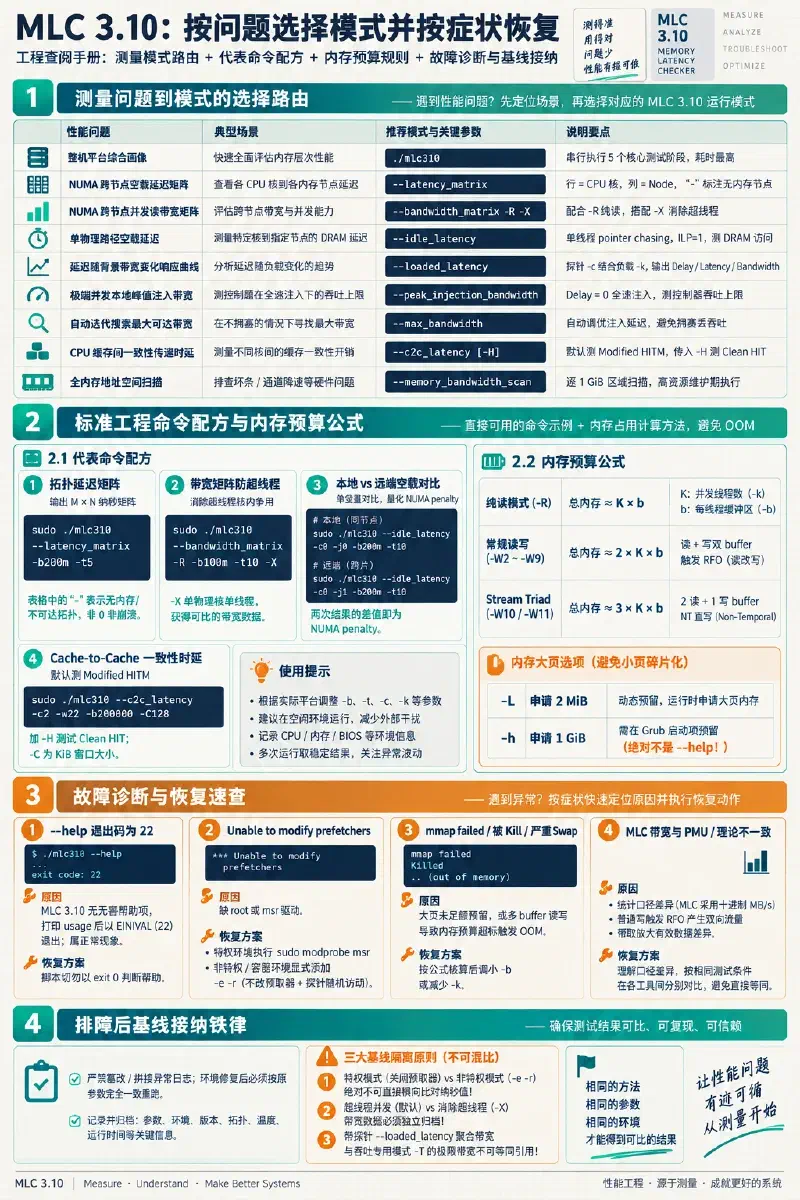

1. 测量模式总览

#

MLC 3.10 包含 8 种专门测量模式以及一个默认复合模式。不同的模式对应不同的微架构问题与输出格式：

2. 命令行参数全集与模式兼容性

#

并非所有参数都能跨模式混用。下表整理了 MLC 3.10 的全部参数定义、取值约束及所适用的测试模式：

-W 流量模式全集与微架构行为

#

参数 -W 控制背景负载的读写比例与指令语义。不同取值直接决定了是否产生 Cache 行冲突与 RFO 流量：

高级配置文件格式（-o）

#

当命令行无法满足复杂的非对称测试需求（例如某些线程做本地读，另一些线程做跨片 NT 写）时，使用 -o <filename> 为每个线程单独指定参数。该文件为纯文本格式，每行对应一个线程，由 6 个逗号分隔的字段构成：

thread_id, read/write ratio, random/seq, buffer size in KB, DDR4/pmem, remote node id

字段约束：

1. thread_id：整数线程编号（从 0 开始递增）。
2. read/write ratio：填写 -W 系列代号（如 2、7、10、21、27 或 R）。
3. random/seq：填 seq（顺序访问）或 rand（随机访问）。
4. buffer size in KB：该线程占用的 buffer 大小（KB），例如 102400。
5. DDR4/pmem：填 1（常规 DDR/DRAM 内存）或 2（持久内存 PMEM）。
6. remote node id：指定该线程的目标 NUMA 节点编号（如 0 或 1）。

3. 标准工程命令配方

#

以下命令均以生产排障与性能评测中的实际任务为目标编写：

配方 1：整机综合基线画像（全功能模式）

#

# 自动依次执行空载矩阵、峰值带宽、带宽矩阵、带载延迟与 C2C 延迟
sudo ./mlc310 2>&1 | tee mlc-full-profile.log

配方 2：跨节点空载延迟拓扑矩阵

#

# 探测所有 Socket 到各 NUMA 节点的单跳时延，每点观察 5 秒，使用 200MB 缓冲区确保溢出 LLC
sudo ./mlc310 --latency_matrix -b200m -t5

配方 3：跨节点纯读带宽拓扑矩阵（单核单线程）

#

# 每个物理核只起 1 个线程以消除超线程干扰，测试各节点互通的最大读带宽
sudo ./mlc310 --bandwidth_matrix -R -b100m -t10 -X

配方 4：单核本地与远端空载延迟精确对比

#

# 本地访问：CPU 0 -> Node 0
sudo ./mlc310 --idle_latency -c0 -j0 -b200m -t10

# 远端跨片访问：CPU 0 -> Node 1
sudo ./mlc310 --idle_latency -c0 -j1 -b200m -t10

配方 5：非特权 / 容器环境下的空载延迟测量

#

# 在无 MSR 权限环境下，显式关闭预取器修改并开启伪随机探针以防预取器污染
./mlc310 --idle_latency -e -r -c0 -j0 -b200m -t10

配方 6：标准 2:1 读写（NT 直写）带载延迟扫描

#

# 探针绑定 CPU 0，负载线程绑定 1-15，目标内存 Node 0，模式为 -W7（直写不占 Cache）
sudo ./mlc310 --loaded_latency \
  -c0 -k1-15 -j0 \
  -W7 -b100m -t10 \
  2>&1 | tee loaded-latency-w7.log

配方 7：系统极限读吞吐测量（Throughput-only）

#

# 彻底停用探针，CPU 0-15 全力参与满负荷并发注入，寻找物理通道绝对峰值
sudo ./mlc310 --loaded_latency -T -k0-15 -j0 -R -b100m -d0 -t20

配方 8：探针空载时延分布直方图

#

# 遍历一次 buffer（-x0），按 2^3=8 个基频周期的分辨率打印时延分布桶
sudo ./mlc310 --idle_latency -c0 -j0 -x0 -f3 -b200m

配方 9：跨物理核 L2-to-L2 Cache 一致性时延（HIT vs HITM）

#

# 测量 Modified 状态 Cache line 的传递延迟（HITM，数据行需写回或嗅探转发）
sudo ./mlc310 --c2c_latency -c2 -w22 -b200000 -C128

# 测量 Clean 状态 Cache line 的共享读取传递延迟（HIT）
sudo ./mlc310 --c2c_latency -c2 -w22 -b200000 -C128 -H

配方 10：全物理内存地址空间一致性扫描

#

# 扫描 Node 0 上的所有 1 GiB 物理区域，排查通道交错或个别内存条降速
# 注意：该操作会分配并占用目标 Node 的绝大部分可用内存，建议仅在维护期执行
sudo ./mlc310 --memory_bandwidth_scan -j0 -q10 -S5000

4. 内存开销公式与 HugePage 配置

#

内存预算精准计算

#

设置 -b 时必须根据工作模式计算物理内存消耗，防止触发 OOM Killer：

1. 纯读模式（-R）：每线程分配 1 个 buffer。 $$\text{Memory}_{\text{load}} = N_{\text{load\_threads}} \times b$$
2. 常规读写模式（-W2 至 -W9）：每线程分配 1 个读 buffer + 1 个写 buffer。 $$\text{Memory}_{\text{load}} = 2 \times N_{\text{load\_threads}} \times b$$
3. 多流 Triad 模式（-W10、-W11）：每线程分配 2 个读 buffer + 1 个写 buffer。 $$\text{Memory}_{\text{load}} = 3 \times N_{\text{load\_threads}} \times b$$

若配置 -c0 -k1-15 -j0 -W10 -b100m，仅负载线程就要求 Node 0 必须具备至少 \(15 \times 3 \times 100\text{ MiB} = 4.5\text{ GiB}\) 连续物理内存。

HugePage 配置与核对

#

使用大页可消除 TLB 抖动对微秒/纳秒级访存的影响。

# 1. 检查当前系统大页分配与剩余情况
grep -E 'HugePages_Total|HugePages_Free|Hugepagesize' /proc/meminfo

# 2. 动态预留 2048 个 2 MiB 大页（共 4 GiB）
sudo sysctl -w vm.nr_hugepages=2048

# 3. 若针对特定 NUMA 节点（如 Node 0）分配 2 MiB 大页
echo 2048 | sudo tee /sys/devices/system/node/node0/hugepages/hugepages-2048kB/nr_hugepages

# 4. 在 MLC 命令中启用 2 MiB 大页
sudo ./mlc310 --loaded_latency -c0 -k1-15 -j0 -R -b100m -L -t10

关于 1 GiB 大页（-h） 的特别说明：Linux 内核无法在运行长时间后可靠地通过内存碎片整理拼凑出连续的 1 GiB 物理页框。若要使用 -h，必须在系统启动引导项（Grub cmdline）中预先配置：

default_hugepagesz=1G hugepagesz=1G hugepages=8

并在重启后通过 /proc/meminfo 确认 HugePages_Total 生效后再使用 -h 参数，否则进程会因内存映射失败直接退出。

5. 故障诊断与恢复速查

#

在执行 MLC 过程中遇到非正常退出或异常指标时，按下表定位根因与恢复动作：

症状 1：执行 ./mlc310 --help 退出码为 22

#

• 故障本质：MLC 3.10 没有标准的无害帮助选项。当传入无法识别的 --help 字符串时，程序按照“参数解析失败”逻辑在终端打印用法手册，并调用 exit(22)（即 EINVAL，Invalid Argument）。
• 处置方案：这属于正常预期现象。在编写自动化运维或 CI 脚本时，切勿通过 exit 0 判断帮助命令，应直接重定向捕获帮助输出或检查关键关键字。

症状 2：输出 *** Unable to modify prefetchers

#

• 故障本质：程序尝试向 /dev/cpu/*/msr 写入寄存器以关闭预取器，但当前进程缺乏 root 权限、缺少 CAP_SYS_RAWIO 能力，或者内核未加载 msr 模块。
• 自动伴生行为：MLC 会自动在下一行打印 *** So, enabling random access for latency measurements，并静默将探针切换为随机访问。
• 处置方案：
  1. 若具备特权：执行 sudo modprobe msr 后，使用 sudo 重新运行；
  2. 若在容器/无特权环境：显式加上 -e -r 参数，明确声明使用“不关预取器 + 随机地址”的测试基准，并在测试日志中注明该限定条件。

症状 3：进程启动即报 mmap failed 或内存分配错误

#

• 故障本质：传入了 -L（2M 大页）或 -h（1G 大页），但系统中未预留对应大页，或目标 NUMA Node 上的可用大页数量低于前述计算公式的总需求；或者系统处于低内存状态无法分配常规连续内存。
• 处置方案：
  1. 检查 cat /sys/devices/system/node/nodeN/hugepages/hugepages-2048kB/free_hugepages；
  2. 若大页不足，提前向对应节点注入大页；若环境不支持大页，移除 -L 或 -h，退回普通 4KB 页面基线。

症状 4：矩阵表格中出现大量连字符 -

#

• 故障本质：表示该 Source 核心与 Destination 内存节点之间的链路无法完成测试，常见于：
  1. 目标节点属于无内存计算节点（Memoryless Node，size 0 MB）；
  2. 源节点属于无 CPU 内存扩展节点（CPU-less Node）；
  3. 指定的核心处于 offline 状态或受到 cgroup/cpuset 隔离限制。
• 处置方案：执行 numactl --hardware 与 lscpu -e 对照核对。连字符是拓扑物理限制的客观映射，不是数值为 0，更不是测试程序崩溃。

症状 5：测试进程突然被终止（Killed）或系统开始严重 Swap

#

• 故障本质：每线程 buffer 设置过大（特别是在 -W2、-W10 等多 buffer 场景下），导致总申请内存超出物理内存上限，触发 Linux 内核 OOM Killer 或引起全局换页颠簸（Page Throttling）。
• 处置方案：
  1. 查看 dmesg -T | grep -i oom 确认是否触发了 OOM 杀进程；
  2. 按照前述公式重新核算内存；调小 -b（如由 -b200m 降至 -b100m）或减少并发线程列表 -k。

症状 6：命令行直接指定 -W21、-W23 或 -W27 报参数非法

#

• 故障本质：这三个模式属于多地址流模式（multi address streams），MLC 内部解析器将其硬编码为仅在 -o 配置文件中生效。
• 处置方案：编写 -o config.txt 配置文件，在第二列写入 21、23 或 27，然后通过 ./mlc310 --loaded_latency -o config.txt 载入。

症状 7：MLC 报告带宽与硬件 PMU / 理论物理带宽存在显著差异

#

• 故障本质：统计口径与总线微架构行为不一致引起的“假性偏差”：
  1. 单位差异：MLC 采用十进制 \(\text{MB/s}\)（\(1\text{ MB/s} = 10^6\text{ B/s}\)），而非二进制 \(\text{MiB/s}\)（\(2^{20}\text{ B/s}\)）；
  2. RFO 额外流量：使用 -W2/-W5 等普通写模式时，硬件总线上实际产生了“读整行进缓存 + 写回”的双向流量，导致内存控制器 PMU 读数可能达到 MLC 软件报告带宽的近两倍；改用 -W7/-W8 等 NT 写模式可消除此差异；
  3. 硬件预取放大：开启预取器时，总线上预读入但未被消费的数据会被 PMU 计入物理流量，而 MLC 只统计自身请求的有效数据；
  4. 工作集截留：若 -b 过小导致数据驻留 L3 Cache，测得的将是缓存带宽而非 DRAM 物理通道带宽。
• 处置方案：明确业务需要评估的是“软件有效读写吞吐”还是“物理总线饱和吞吐”，在测试记录中严格标明测量口径。

6. 排障后的基线接纳与比较规则

#

在定位并修复环境问题后，必须遵守以下接纳规则，才能确保前后数据的科学可比性：

1. 严禁修饰或伪造日志：若前序测试因为 OOM 或权限问题中断，必须废弃该批次数据，不可通过修改日志片段把非完整输出拼接成“成功测试”。
2. 固定受控运行环境：修复环境问题后重新运行，必须确保核心绑定（-c、-k）、NUMA 目标（-j）、流量类型（-R/-W）、缓冲区大小（-b）与持续时间（-t）与此前计划完全一致。
3. 基线隔离原则：
   • 特权模式（MSR 成功关闭预取器）与非特权模式（-e -r 伪随机探针）属于两种不同的物理测试机制，绝对不可直接将纳秒时延数值进行算术对比；
   • 包含超线程并发（默认）与消除超线程（-X）的带宽数据必须独立归档，不可混为一谈；
   • 带有探针的 --loaded_latency 聚合带宽与吞吐专用模式 -T 的极限带宽，不可直接作为等价指标引用。
