用 pattern-trace 验证、重分析与解释 Trace 结果

阅读信息

• 内容类型：操作指南
• 难度：高级
• 适合谁：已有 Experiment Run 或单路 PCT capture、需要判断证据是否可用的性能工程师
• 前置知识：JSON、CSV、Trace Run 基本布局
• 读完后：怎样选择正确的 pattern-trace 子命令，并在不破坏原始证据的前提下验证或重分析 Trace？
• 依据版本：<TRACE_HOST> Pattern Trace Parser 4.1.3 verified 2026-08-23
• 验证日期：2026-08-23

在测试机生成的真实分析报告中，往往会同时看到如下判断：

analysis_status = complete
evidence_status = usable
warning         = ccm_pmu_trend_deviation (-64.199%)

这一组合并非系统内部逻辑自相矛盾：usable 确认了用于支撑核心结论的证据门已全部通过；而 warning 则标明了指标在物理测量层面的解释边界——CCM 仅反映处理器核心发出的 Request Path 流量趋势，不能直接等同于物理 DRAM 的实际字节吞吐。

因此，运行 pattern-trace 的核心目标绝不只是“把二进制 raw 转成可读文本”，而是为整个实验闭环建立三道把手：校验输入证据链的完整性、执行硬件层面的分析资格门、并在明确口径边界的前提下发布分析结论。

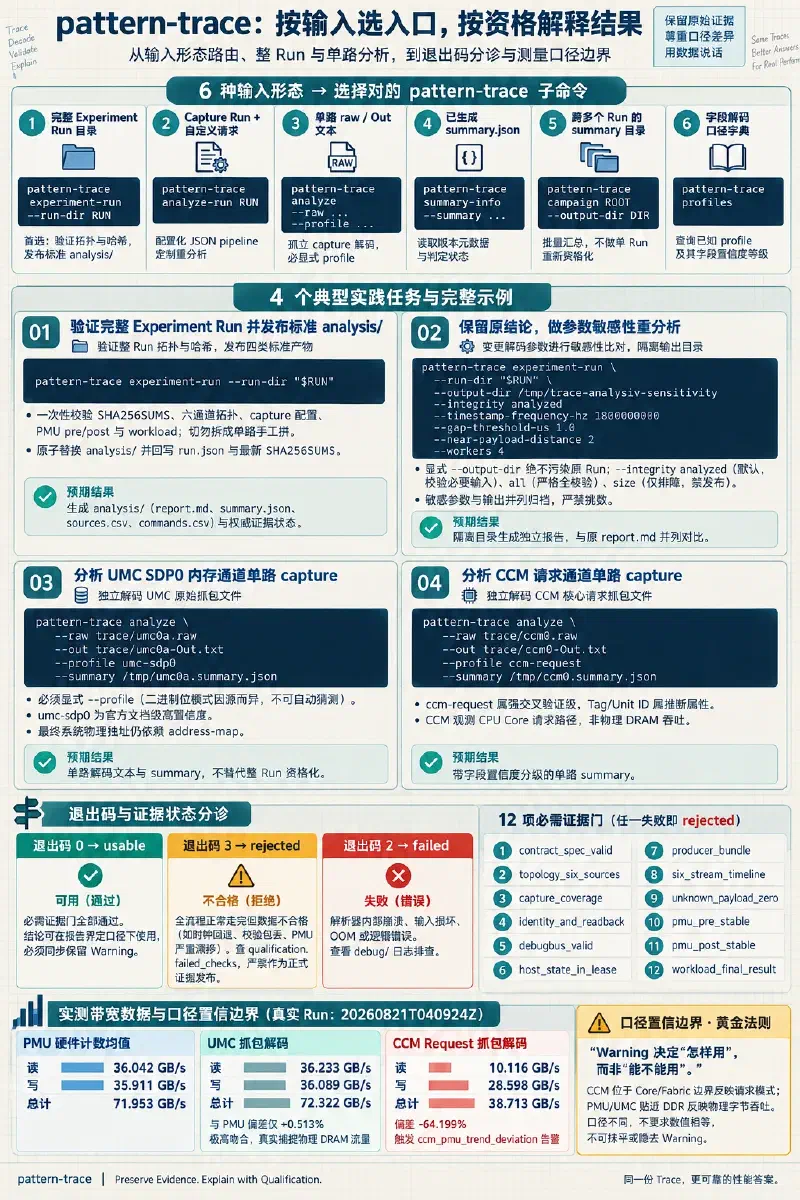

1. 按输入层级路由子命令

#

在 <TRACE_HOST>（Parser 4.1.3）环境下，pattern-trace 针对不同的输入粒度提供了专门的子命令：

如果手头已有一份由 experiment run 产出的完整 Run 目录，切勿逐个抽取 .raw 文件调用 analyze 并手工汇总数据。标准 Experiment Run 包含六路 capture 的时序交织、硬件拓扑映射、采集前后的 PMU 基线对比以及 workload 运行状态；只有 experiment-run 子命令能同时校验整条证据链并给出合规的资格判定。

2. 标准 Pattern Run 的自动分析与产物核对

#

在标准的测试流程中，experiment run 会在硬件采集结束且所有 collector 退出后，自动调用 Parser 完成分析：

pattern-trace experiment-run --run-dir "$RUN"

因此，正常情况下无需手工重跑分析。进入分析工作流的第一步是核对当前 Run 的状态：

experiment show "$RUN"

当返回的 run.analysis.status 为 usable 或 rejected 时，说明分析流水线已执行完毕，直接读取 $RUN/analysis/ 目录下的四类标准产物：

analysis/
  ├── report.md        # 人类可读报告：结论摘要、资格门检查项、告警与测量口径
  ├── summary.json     # 机器可读指标：完整状态、带宽统计、failed_checks 清单
  ├── sources.csv      # 分通道数据：各 DebugBus source 的包数、有效负载与带宽
  └── commands.csv     # 命令分布表：各硬件操作码（如 Rd/Wr/Flush）的时序频次

自动化脚本可通过 summary.json 提取核心状态与资格门结果：

# 提取分析状态与失败检查项
jq '{status: .analysis.status, failed_checks: .qualification.failed_checks}' "$RUN/analysis/summary.json"

# 查看分通道流量（UMC 与 CCM）
head -n 10 "$RUN/analysis/sources.csv"

在更新标准产物时，Parser 严格遵循原子发布流程：首先验证原 Run 中 SHA256SUMS 记录的全部原始文件；确认无篡改后在临时目录中生成分析结果；随后原子替换整个 analysis/ 目录；接着回写 run.json 中的 Parser 版本与分析状态；最后重新计算并生成覆盖整 Run（包含新 analysis/ 产物）的最新 SHA256SUMS。如果前期哈希校验失败，Parser 会立即中断，绝不污染或破坏现有 Run。

3. 需要重分析时先保护原结论

#

当需要变更解码参数（如时钟频偏、gap 阈值）进行敏感性比对，或者需要使用新的配置化规则时，必须通过显式指定 --output-dir 将新结果输出至隔离目录：

pattern-trace experiment-run \
  --run-dir "$RUN" \
  --output-dir /tmp/trace-analysis-sensitivity

使用独立输出目录可以确保原始 Run 内部的权威 analysis/ 产物不受任何变更干扰。

3.1 完整性校验级别选择

#

重分析支持三种输入校验模式（--integrity）：

pattern-trace experiment-run --run-dir "$RUN" --output-dir /tmp/output --integrity analyzed

• --integrity analyzed（默认模式）：仅校验本次分析实际需要读取的输入文件（如 raw trace、拓扑映射、PMU 计数），在保障证据有效性的同时避免对无关大文件进行冗余校验；
• --integrity all：校验原 Run 中 SHA256SUMS 登记的每一个文件，适用于正式发布重分析结论前的最终合规性核验；
• --integrity size：仅核对文件大小，不计算哈希。仅供定位 I/O 性能瓶颈或调试脚本逻辑使用，不得用于发布正式证据。

3.2 解码敏感性参数调优

#

当特定硬件平台的总线时钟与标称值存在微小频偏，或数据流中存在非典型突发时，可通过微调解码参数进行敏感性分析：

pattern-trace experiment-run \
  --run-dir "$RUN" \
  --output-dir /tmp/trace-analysis-sensitivity \
  --integrity analyzed \
  --timestamp-frequency-hz 1800000000 \
  --gap-threshold-us 1.0 \
  --near-payload-distance 2 \
  --workers 4

各核心参数的物理含义如下：

• --timestamp-frequency-hz：设置时间戳转换基准频率（例如 1.8 GHz）。频率漂移会直接影响带宽计算分母；
• --gap-threshold-us：包流间隔超出该阈值（微秒）时判定为通信停顿，用于切分突发传输窗口；
• --near-payload-distance：数据包与其关联控制包之间的最大判定距离（包个数）；
• --workers：多路 trace 解码的并行进程数。

变更这些参数可能导致带宽计算值或资格门判定产生波动。在形成实验结论时，必须将调参后的输出目录、完整执行命令行与原 report.md 并列归档，严禁只挑选“符合预期”的数字。

3.3 配置化 v3 Pipeline 分析

#

对于需要应用非标准聚合算法或自定义过滤器的场景，使用 analyze-run 命令配合 JSON 规格书：

pattern-trace analyze-run "$RUN" \
  --config analysis-request.json \
  --output-dir /path/to/custom-output \
  --workers 4

或通过标准输入直接传入配置：

cat << 'EOF' | pattern-trace analyze-run "$RUN" --config-stdin --output-dir /tmp/custom-run
{
  "schema": "hygon.trace-analysis-request/v3",
  "pipeline": "custom-window-evaluation",
  "window_us": 500,
  "sources": ["umc-sdp0", "ccm-request"]
}
EOF

分析请求 JSON 必须包含合规的 schema 版本标识，并与分析产物一并留存以备复核。

4. 单路 Capture 必须显式选择 Profile

#

当脱离标准 Experiment 框架，对单独抓取的 .raw 硬件文件进行离线分析时，必须使用 pattern-trace analyze 并显式指定 --profile。

4.1 分析 UMC SDP0 内存通道

#

pattern-trace analyze \
  --raw trace/umc0a.raw \
  --out trace/umc0a-Out.txt \
  --profile umc-sdp0 \
  --summary /tmp/umc0a.summary.json

4.2 分析 CCM 请求通道

#

pattern-trace analyze \
  --raw trace/ccm0.raw \
  --out trace/ccm0-Out.txt \
  --profile ccm-request \
  --summary /tmp/ccm0.summary.json

核心辅助选项：

• --events：在输出解码文本的同时，将检测到的硬件事件序列输出至独立事件流；
• --include-idle：保留总线无传输时的 Meta 0 / Data 0 空闲心跳包，用于评估总线利用率与占空比；
• --force：若目标输出文件已存在，默认会报错中止；加上 --force 后将原子覆盖目标文件。

4.3 Profile 为什么不能自动猜测

#

硬件采集层（PatternCaptureTool）输出的原始数据是特定 DebugBus 引脚上的二进制流。相同的位模式在不同的总线源上代表完全不同的硬件协议：某一特定偏移处的比特在 UMC 视角下是内存通道地址线，在 CCM 视角下则是事务 Tag 或缓存一致性操作码。

运行 pattern-trace profiles 可查看官方支持的 Profile 及其字段置信度等级：

pattern-trace profiles

• umc-sdp0（高置信度）：内存控制器的 SubChannel SDP0 请求负载。其 command、length 与 address 字段拥有明确的硬件技术文档支撑；但最终的系统物理地址映射依然依赖平台的 address-map 配置转换；
• ccm-request（强交叉验证）：CCM 请求负载。其结构源于历史位段划分、实时 I/O 内存转储与 MAP 命令的联合反推交叉验证。虽然关键命令与长度字段高度可信，但缺少官方公开的权威硬件位定义表，部分内部事务 Tag 与 Unit ID 字段在属性定义上仍属于候选推断。

解析器能解析出字段，绝不意味着该字段享有同等权威级别的官方规范定义。

5. 用退出码和 Evidence Status 分流

#

pattern-trace 遵循严格的返回码与状态映射：

特别注意区分 rejected 与 failed：

• rejected（退出码 3）表明解码器正常走完了全流程，但数据本身未能通过预设的质量验收标准（例如时钟回退、校验包丢失、前后 PMU 严重漂移）；
• failed（退出码 2）则是分析工具本身由于文件缺失、OOM 或逻辑错误而未能产出有效结果。

现场分诊流程应严格按如下层级推进：

experiment show "$RUN"
  ├─ integrity invalid      → 输入文件哈希不匹配，先排查存储损坏或人为修改
  ├─ capture failed         → 硬件采集流水线异常，排查 workload 与 collector 状态
  └─ capture succeeded
       ├─ analysis usable   → 状态正常；读取 report.md 中的 Warning 与口径限制
       ├─ analysis rejected → 证据不合规；查阅 qualification.failed_checks 定位失效门
       └─ analysis failed   → 解析器执行崩溃；查看 debug/ 日志与系统资源

在真实合格 Run 20260821T040924Z 中，解析器严格核验了如下 12 项必需门禁，全部通过后方才判定为 usable：

1. contract_spec_valid：契约规范合法
2. topology_six_sources：完整六通道拓扑对齐
3. capture_coverage：各通道采样覆盖窗口达标
4. identity_and_readback：硬件回读身份与计划声明一致
5. debugbus_valid：DebugBus 信号使能有效
6. host_state_in_lease：硬件控制寄存器租约期间未被外部篡改
7. producer_bundle：驱动与二进制工具版本指纹一致
8. six_stream_timeline：六通道时序全局单调递增
9. unknown_payload_zero：无无法识别的异常数据包
10. pmu_pre_stable：前置 PMU 基线平稳
11. pmu_post_stable：后置 PMU 基线平稳
12. workload_final_result：被测负载正常退出并产生有效指标

若其中任意一项失败，状态即降级为 rejected，对应失败项会详细记入 summary.json 中的 failed_checks 列表。

6. Warning 决定“怎样用”，而非“能不能用”

#

在上述真实 Run 中，生成的 report.md 包含如下实测带宽对照数据：

数据对比显示：

• UMC 与 PMU 吻合度极高：UMC 抓包计算的总带宽与底层 PMU 均值之间的相对偏差仅为 +0.513%。这证明 UMC 抓包真实捕捉到了内存控制器物理通道上的实际数据流；
• CCM Request 存在显著偏差：CCM 测算带宽相比 PMU 均值偏差达 -64.199%，且写流量（28.598 GB/s）显著高于读流量（10.116 GB/s）。

这一偏差触发了 ccm_pmu_trend_deviation 警告。正确的技术处理方式既不是废弃整份报告，也不是强行将 CCM 数据修正抹平，而是根据其物理测量位置界定使用范围：

1. 观测点不同：PMU 与 UMC 观测点紧邻物理 DDR 通道，统计的是实际进入 DRAM 颗粒的物理突发数据；而 CCM 位于 CPU Core/L3 与 Data Fabric 的互联边界，观测的是上层发送的请求事务包；
2. 缓存与协议开销过滤：部分读请求在末级缓存命中而未下发至 CCM，而非时序写入可能在内部队列中完成聚合；且 CCM 请求包仅代表发起操作，不包含 DRAM 突发传输所需的突发填充字节；
3. 口径隔离：报告正式结论中，PMU 与 UMC 负责回答“DRAM 物理总线实际承担了多少带宽”，而 CCM 仅用于分析“计算核心发出了何种模式的访存请求”。

对于测试中可能遇到的其它告警（如 Error Data 校验包、时间戳微小修复、包去重敏感度等），均应在报告明示的物理约束下采信数据，不得隐去 Warning。

7. Taiji 导出与当前版本边界

#

在本地源码仓库中，工作树包含 pattern-trace taiji-export 子命令的完整实现与单元测试，用于将 PCT raw 数据转换为 Taiji 格式以供离线回放。

但在 2026-08-23 对 <TRACE_HOST> 测试机的环境核对中：

pattern-trace --help

服务器当前的 CLI 表面并未部署 taiji-export。

在编写生产自动化脚本或操作手册时，必须以目标服务器实际交付的 CLI 能力为准。本地工作树中的未部署代码只能作为机制分析的参考，不能写成测试机当前可用的操作指令。
