从 Tick 到 Port：理解 SPARTA 的离散事件运行机制

阅读信息

• 内容类型：解释
• 难度：中级
• 适合谁：初次接触 MAP/SPARTA、需要继续阅读上层性能模型的架构与验证工程师。
• 读完后：读完后，读者能够判断一个 SPARTA 模型在什么逻辑时间、哪个调度阶段执行回调，并沿端口和事件解释一笔事务从发送到接收的最早可见时间。
• 依据版本：MAP/SPARTA source snapshot verified 2026-08-23
• 验证日期：2026-08-23

一个仿真器如果能从 Tick 10 直接跳到 Tick 100，它还能叫“周期精确”吗？

可以。事件驱动（Event-driven）回答的是“时间怎样向前推进”，周期精确（Cycle-accurate）回答的是“状态转移以什么粒度发生”。这两个维度完全正交：调度器可以跨过没有任何活动的空闲区间，直接跳到下一个事件，同时保证每个延迟、端口回调与内部状态更新都严格对齐到目标时钟周期与调度阶段。

阅读 SPARTA 框架及其上层性能模型时，最大的障碍通常不是 C++ 语法，而是对时间契约的模糊认知。本文通过剖析 SPARTA 的 Scheduler、Clock、Event、Port 与生命周期机制，建立阅读源码所需的时间心智模型。读完后，读者能够明确判断任意回调在哪个 Tick、哪个 Phase 执行，解释 0-cycle 与 N-cycle Port 的交付时序，并识别无终止条件的组合环与同阶段竞态风险。

1. 区分仿真器的五个正交维度

#

在讨论仿真器架构时，“这是 event-driven 还是 cycle-driven？”往往把多个正交问题混为一谈。分析具体的性能模型时，应从以下五个维度分别定位：

基于这一分类体系，SPARTA 典型模型通常可以同时具备以下特征：

离散事件驱动 (Discrete-event)
+ 周期精确 (Cycle-accurate)
+ 事务/结构级 (Transaction / Packet)
+ 执行驱动或轨迹驱动 (Execution / Trace-driven)
+ 性能模型 (Performance Model)

离散事件机制绝不意味着“时序不精确”。如果一个模块计算出某笔事务需要 3 个本地周期完成，它会通过绑定的 Clock 把“3 个周期后”换算成确定的全局 Scheduler Tick，并在该 Tick 触发完成回调。在没有事件发生的中间周期，硬件处于静止状态，仿真器无需空转轮询，从而大幅提高仿真吞吐。

2. SPARTA 是框架，不是现成处理器模型

#

在 MAP 体系中，SPARTA 扮演的是“仿真建模运行时与基础库”的角色，其核心职责包括对象树层次管理、离散事件调度、端口通信、参数化配置和统计框架；而可视化与数据分析则由 Helios 等工具承载。SPARTA 本身并不预置一套具体的 CPU 核或 NoC 拓扑，它为开发者提供了构建这类模型的标准抽象。

阅读基于 SPARTA 的性能模型源码时，核心对象与对应的问题如下：

Scheduler Tick 与 Clock Cycle 的换算关系

#

Scheduler 的基本时间基准是整型 Tick。每个具体的 Clock 拥有其固定周期（Period，以 Scheduler Tick 为单位），负责在本地时钟域周期与全局 Tick 之间换算：

在公开源码 sparta/simulation/Clock.hpp 中，Clock::getTick() 与 Clock::getCycle() 严格按照上述算式实现 [SRC]。源码注释特别警示：模型代码应优先通过所属模块的 Clock 安排延迟和查询时间，而不是直接依赖裸 Tick。 这一设计允许不同模块运行在不同频率（例如 CPU Core 时钟域与 Memory Controller 时钟域拥有不同的 Period），多时钟域事件在全局统一的 Scheduler 队列中以绝对 Tick 为基准正确交织。

3. Scheduler 怎样跳过空闲时间

#

将 Scheduler 理解为按时间递增维护的稀疏日程表，而非硬件脉冲发生器。其核心推进逻辑可抽象如下：

while (running && has_events) {
    TickQuantum* quantum = current_tick_quantum_;
    current_tick_ = quantum->tick;

    for (auto& phase_group : quantum->ordered_phase_groups) {
        for (auto* event : phase_group) {
            event->invokeHandler();
        }
    }

    current_tick_quantum_ = quantum->next;
}

公开源码 Scheduler::run() 表明，调度器每次循环直接将 current_tick_ 跃迁至下一个包含未决事件的 TickQuantum 所在的 tick，遍历该 Tick 下按 Phase 排序的事件集合，随后直接将指针推进至更后方的非空 Quantum [SRC]。

若事件队列中仅存在以下三笔调度：

Tick 10:  Producer.send()
Tick 13:  Consumer.process()
Tick 100: Timer.timeout()

Scheduler 的实际观察点直接呈现为 10 → 13 → 100。在 14 到 99 之间没有任何事件，仿真循环直接跨过这 86 个 Tick，完全不产生冗余调用。

建模失效边界： 这种跳跃机制对模型完备性提出了严格要求。如果某个硬件状态理应每个周期都递变（例如动态功耗积分或简单的漏桶限速），开发者必须显式将其安排为重复事件，或者将其重构为“在被访问时根据当前周期差惰性推导计算”的数学模型。若既无事件又未做惰性补偿，跳过空闲周期将直接导致状态静止或时序统计失真。

4. 构建生命周期：Build、Configure、Finalize 与 Bind

#

SPARTA 严禁在 C++ 构造函数中直接假设相邻模块已经存在并建立通信。模型构建严格划分为六个阶段：

[1. Build]      创建 ResourceTreeNode 与 ParameterSet
     ↓
[2. Configure]  解析 YAML 与命令行 -p 参数，覆盖配置
     ↓
[3. Finalize]   基于最终参数调用 Factory，实例化 Unit (Resource)
     ↓
[4. Bind]       通过树路径查找具体 Port 并完成绑定
     ↓
[5. Startup]    执行 StartupEvent，发出第一批握手信号或初始 Credit
     ↓
[6. Run]        Scheduler 进入主循环，处理离散事件

各阶段职责与防错机制如下：

1. Build（树结构搭建）： 开发者实现 buildTree_()，在层次树中挂接 ResourceTreeNode，并关联对应的 ResourceFactory 与默认 ParameterSet。此时具体的业务 C++ 类（如 Producer 或 Consumer）尚未实例化。
2. Configure（参数固化）： 框架读取架构配置文件、YAML 描述及命令行 -p/--parameter 选项，将外部输入覆盖到 ParameterSet 中。在参数稳定前，不能提前依据参数确定模块内部缓冲区大小。
3. Finalize（资源实例化）： 框架递归调用 ResourceTreeNode::finalize()，由 Factory 根据固化后的参数构造具体的 Unit 实例。至此，模块内部的数据结构、Port 与 Event 内存分配完毕。
4. Bind（端口互联）： 在 bindTree_() 中通过绝对或相对路径（如 "producer.ports.out_port"）获取各模块的 Port 指针，调用 sparta::bind() 建立虚连接。
5. Startup（启动阶段）： Scheduler 在正式推进 Tick 之前，执行所有注册在 sparta::StartupEvent 上的回调。此阶段用于发送第 0 个周期的激活信号或初始化 Credit 账本。
6. Run（运行时）： 事件队列开始推进。

常见违规模式： 若在 buildTree_() 中过早调用 node->getResource()，会立即得到空指针并触发运行时断言崩溃。所有跨模块引用与端口绑定必须严格延后至 Finalize 之后的 bindTree_() 阶段。

5. 同一 Tick 内的七个调度阶段与 DAG 排序

#

即使多项操作都发生在“Tick 100”，它们在同一个 Tick 内部依然存在严格的时间切片。sparta/kernel/SchedulingPhases.hpp 明确定义了七个调度阶段的绝对执行顺序 [SRC]：

Trigger
  ↓
Update
  ↓
PortUpdate
  ↓
Flush
  ↓
Collection
  ↓
Tick
  ↓
PostTick

各阶段的微架构语义分工明确：

• Trigger：处理时钟沿触发信号与外部激励输入。
• Update：更新流水线寄存器、队列指针与内部状态机。
• PortUpdate：专门交付延迟大于 0 cycle 的 Port 数据。接收方的数据回调在此时被调用。
• Flush：响应分支预测错误或异常触发的流水线冲刷。
• Collection：采集流水线数据，用于 Pipeline 收集器与图形化调试。
• Tick：执行主体微架构逻辑、绝大多数普通 Event，以及 0-cycle Port 的即时数据交付。
• PostTick：周期末尾收尾工作、诊断断言核查与末期度量采集。

阶段内顺序与 DAG Precedence

#

框架保证不同 Phase 之间的先后顺序，但在同一个 Phase 内部，多个 Event 的默认执行顺序由内部容器决定。sparta/kernel/Scheduler.hpp 明确指出：同一 Phase 内未指定优先级的事件，在单次编译的二进制中通常保持固定，但在更换编译器、重构源码或调整声明顺序后，其相对顺序可能会意外颠倒 [SRC]。

当同一个 Phase 内的两个 Event 存在因果依赖（例如必须由 Unit A 先计算结果、Unit B 再取用）时，开发者必须通过 DAG（有向无环图）显式建立 precedence：

// 显式声明 event_producer 必须在同一 Phase 内先于 event_consumer 执行
event_producer.precedes(event_consumer);
// 或使用重载操作符语法
event_producer >> event_consumer;

未定义 DAG 边的同阶段依赖是性能模型中最隐蔽的竞态缺陷来源之一，通常表现为“在 Debug 模式下通过、Release 模式下计算结果不同”或“新增无关成员变量后行为突变”。

6. 0-cycle Port 与 N-cycle Port 的时序剖析

#

sparta::DataInPort 的构造函数对延迟有明确的调度路由规则（见 DataPort.hpp:326-344）：delay 等于 0 时，数据在 Tick phase 交付；delay 大于 0 时，数据在未来的 PortUpdate phase 交付 [SRC]。

N-cycle Port：跨周期的标准数据通道

#

设端口声明为延迟 1 个周期：

sparta::DataInPort<uint32_t> in_port{&unit_port_set_, "in_port", 1};

当上游模块在 Tick \(T\)（无论处于 PortUpdate 还是 Tick phase）调用 out_port.send(payload) 时：

1. 框架根据接收端 Clock 将 1 cycle 换算为调度目标时间 \(T + \text{Period}\)；
2. 数据交付事件被挂入目标 Tick 的 PortUpdate 阶段；
3. 在 Tick \(T + \text{Period}\) 的 PortUpdate 阶段，接收端注册的回调 receiveData_(payload) 准时执行；
4. 接收端通常在 receiveData_() 中将数据存入内部临时变量或队列，并调度一个 0-delay 的内部 UniqueEvent；
5. 紧随其后，在同周期的 Tick 阶段，该 UniqueEvent 触发，执行真正的消费逻辑。

这种“PortUpdate 接收数据 \(\to\) 同周期 Tick 业务消费”的两段式设计，彻底消除了硬件时钟沿采样与组合逻辑更新之间的交织竞态。

0-cycle Port：同一周期内的组合与反馈

#

当端口声明为 delay = 0 时：

sparta::DataInPort<uint32_t> in_credit_port{
    &unit_port_set_, "in_credit_port",
    sparta::SchedulingPhase::Tick, 0
};

数据会在当前 Tick 的 Tick 阶段立即送达接收方回调。这极其适合表达周期内的反压信号或 Credit 返还。

致命陷阱（0-cycle 组合循环）： 若模块 A 在 Tick 阶段收到 0-cycle 数据并触发回调，该回调又通过 0-cycle Port 立即向模块 B 发送响应；模块 B 的回调若又无条件反向发回模块 A，Scheduler 将在当前 Tick 内不断追加新事件，导致仿真器死锁在同一个 TickQuantum 中无法推进。

要打破 0-cycle 反馈环，模型必须满足以下三个条件之一：

1. 状态守恒截断： 回调仅更新内部计数（如 Credit 累加）或进行有上限的状态标记，不无条件连环重发；
2. 时序延迟引入： 前向数据采用 1-cycle（经由 PortUpdate 交付），仅反向握手采用 0-cycle；
3. DAG 依赖固化： 显式约束阶段内优先次序，阻止递归触发。

7. 静态结构检查与端到端事务追踪

#

在阅读陌生模型源码时，盲目阅读 .cpp 容易迷失在细节中。利用继承自 sparta::app::CommandLineSimulator 的标准工具链，可以在不实际跑 workload 的情况下直接导出模型的静态骨架：

# 查看仿真器支持的全部命令行参数
./simulator --help

# 1. 导出完整模型树（确认有哪些 ResourceTreeNode 与 Unit 挂载）
./simulator --show-tree --no-run > tree.txt

# 2. 导出所有参数及其最终取值（定位配置项）
./simulator --show-parameters --no-run > parameters.txt

# 3. 导出所有已完成绑定的 Port 连接关系（验证拓扑方向）
./simulator --show-ports --no-run > ports.txt

# 4. 导出同 Phase 事件的 DAG 拓扑图（核验显式 precedence）
./simulator --show-dag --no-run > dag.txt

# 5. 导出时钟域层次与各模块 Period
./simulator --show-clocks --no-run > clocks.txt

# 6. 将合并命令行覆盖后的最终有效参数导出为 YAML
./simulator --write-final-config final.yaml --no-run

结合这些结构文件，读者可以沿任一业务事务建立纵向追踪链路：

[Input DataPort] (查 ports.txt 确认上游来源与 delay)
       ↓
[InPort Handler] (在 Unit 源码中查找回调，确认在 PortUpdate 还是 Tick)
       ↓
[Buffer / State Check] (检查是否更新本地队列或扣减 Credit)
       ↓
[Internal Event] (检查是否调用 schedule(delay)，确认目标 Clock 与 Phase)
       ↓
[Output DataPort] (调用 send() 发放下游，确认下游接收时钟域)

在记录时序结论时，每一个断言必须具备完整的四维坐标：时钟域（Clock）、周期（Cycle/Tick）、阶段（Phase）与优先级（Precedence）。

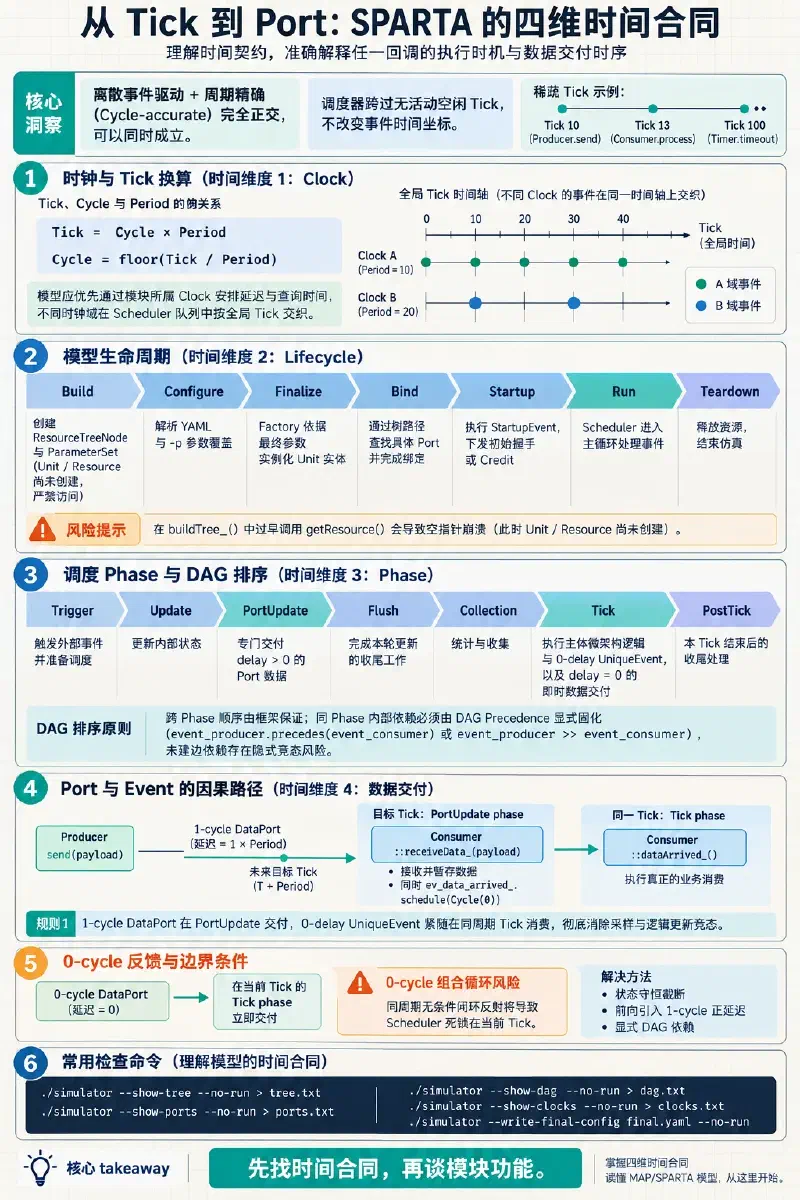

8. 源码阅读心智总结

#

理解 SPARTA 的离散事件运行机制，核心在于将任何代码操作落实在时间契约中：

• 资源与配置分离： 在 buildTree_() 阶段只建立树节点与参数集，待配置固化进入 Finalize 后才实例化真正的业务 Resource。
• 时间与事件解耦： 全局时间以 Tick 推进，模块操作以 Cycle 计算；没有事件的区间被调度器自然跨越。
• 阶段划分边界： PortUpdate 负责 N-cycle 端口交付，Tick 负责核心处理与 0-cycle 交互；同一阶段内的先后依赖必须由 DAG Precedence 显式固化。

掌握了这一套从 Tick 到 Port 的四维运行机制，阅读上层性能模型（如流水线、缓存系统或互联网络）时，代码的执行逻辑将不再是一团模糊的回调网络，而是一条条因果明确、时钟对齐的确定性事件序列。

证据边界与未验证说明

#

• 核心机制基于公开 MAP 源码（Commit 9d8ec03c0e118820e1093831b9060d8d17164d8d，2026-08-23 验证）中的 Scheduler、Clock、SchedulingPhases、DataPort 以及 SkeletonPipeline 示例实现。
• 本文未包含或引用任何特定商业处理器的专有拓扑、私有流水线结构或实际基准性能数据。
• 命令行导出能力依据 sparta::app::CommandLineSimulator 源码分析归纳；因当前测试工作区未预装 yaml-cpp 开发包，未在本地执行编译，文中未伪造动态终端运行输出。不同上层仿真器可能在派生时裁剪或重写部分 CLI 选项，读者应始终以具体仿真器的 ./simulator --help 输出为准。
