SkeletonPipeline：一个数字如何穿过 Tree、Port 与 Event

阅读信息

• 内容类型：教程
• 难度：中级
• 适合谁：已读系列第一篇、准备开始阅读 SPARTA 模型源码的 C++ 工程师。
• 读完后：读完后，读者能从 main() 出发，沿 Build、Finalize、Bind、Startup 和 Run 追踪一个整数从 Producer 到 Consumer 的完整生命周期，并能用同一方法分析另一个小型 SPARTA Unit。
• 依据版本：MAP 9d8ec03c0e118820e1093831b9060d8d17164d8d
• 验证日期：2026-08-24

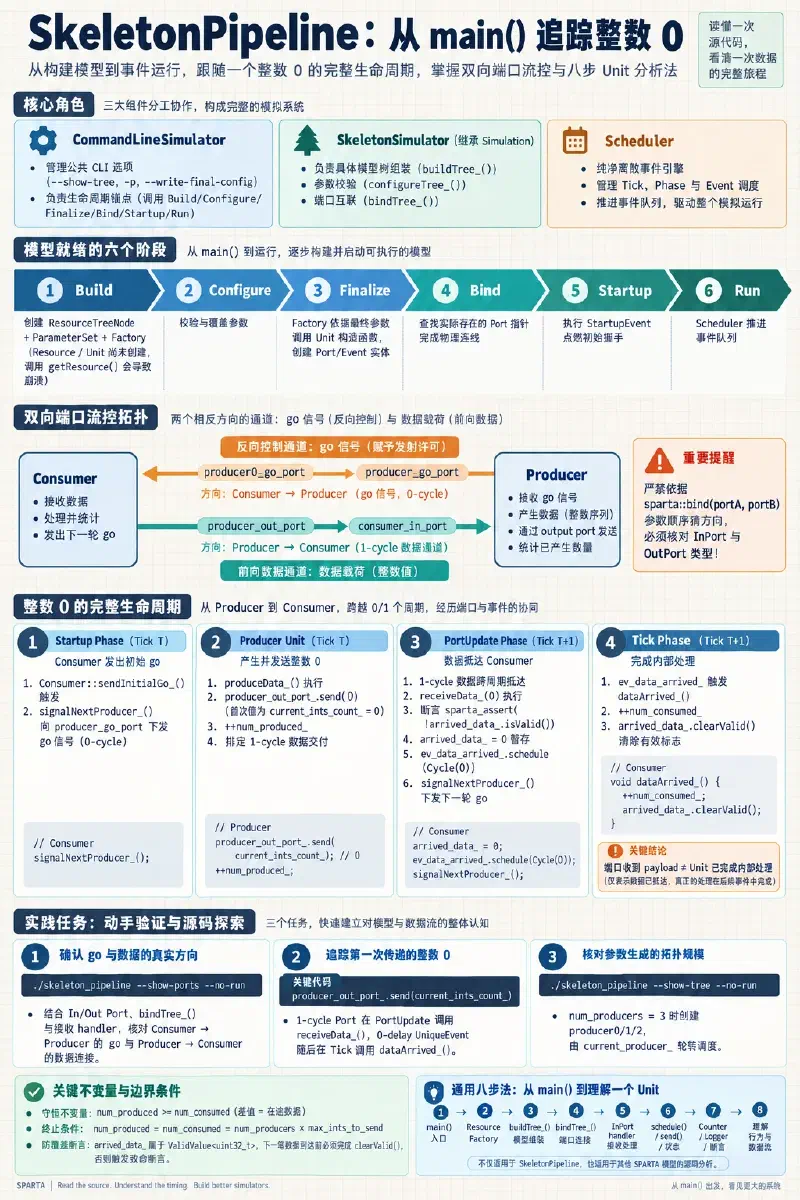

SkeletonPipeline 传递的第一个数据只是整型数值 0。但这个 0 绝非从一个 C++ 函数直接同步调用传递到另一个函数，而是经过了模型树组装、参数固化、端口绑定、StartupEvent 初始握手、跨周期端口延迟以及内部事件派发等多道工序。

在公开示例 sparta/example/SkeletonPipeline 中，代码规模仅数百行，却完整串联了阅读 SPARTA 模型不可或缺的基础机制：CommandLineSimulator、ResourceFactory、ResourceTreeNode、ParameterSet、sparta::Unit、SignalPort、DataInPort、StartupEvent 与 UniqueEvent。

读完本教程后，读者能从 main() 出发，明确追踪一个具体数据从生产者发射到消费者完全吸收的闭环全链路，并能够复用这套八步分析法拆解其他基于 SPARTA 编写的微架构组件。

1. 目标拓扑：双向端口与流控闭环

#

在默认单 Producer 与单 Consumer 的配置下，两者之间并非单向数据通道，而是一对方向相反的专用端口：

这一设计体现了 SPARTA 模型中典型的流控约束思想：Consumer 绝不无限制被动接收；Producer 也不能自发无节制推送。 只有当 Consumer 发送 go 信号赋予许可后，Producer 才能生成并发送一个数据。

当参数 num_producers 扩展为 \(N\)（如 3）时，拓扑结构呈现一对多轮询：Consumer 在初始化时创建 \(N\) 个 producerX_go_port，并通过内部索引 current_producer_ 每次递增取模，实现对多个 Producer 节点的轮转调度。

2. 入口分工：CommandLineSimulator、Simulation 与 Scheduler

#

打开 sparta/example/SkeletonPipeline/src/main.cpp，程序启动逻辑清晰划分为四个步骤 [SRC]：

// 1. 初始化命令行环境与仿真调度器
sparta::app::CommandLineSimulator cls(USAGE, defaults);
sparta::Scheduler scheduler;
SkeletonSimulator sim(scheduler, be_noisy);

// 2. 装配并验证模型树
cls.populateSimulation(&sim);

// 3. 运行离散事件主循环
cls.runSimulator(&sim);

// 4. 析构前统计与报表处理
cls.postProcess(&sim);

三个核心对象的职责边界严格分离：

• sparta::app::CommandLineSimulator：负责拦截公共 CLI 选项（如 --arch、-p、--show-tree、--write-final-config），调度参数覆盖，并管理仿真生命周期的各个锚点。
• SkeletonSimulator（继承自 sparta::app::Simulation）：负责具体模型的层次树创建（buildTree_）、参数校验（configureTree_）与端口接线（bindTree_）。
• sparta::Scheduler：纯净的事件引擎，只感知 Tick、TickQuantum、Phase 与待调度的 Event，不包含任何具体硬件模型的业务语义。

在 SkeletonSimulator 构造函数中，业务逻辑单元（Producer 和 Consumer）根本尚未实例化。构造函数仅向资源集合注册工厂类：

getResourceSet()->addResourceFactory<
    sparta::ResourceFactory<Producer, ProducerParameterSet>>();

getResourceSet()->addResourceFactory<
    sparta::ResourceFactory<Consumer, Consumer::ConsumerParameterSet>>();

此时 Factory 充当“构建蓝图”，为后续依据参数动态实例化多份 Producer 奠定基础。

3. Build 阶段：构建层次树与参数，隔离 Unit 实例

#

在 SkeletonSimulator::buildTree_() 中，首先构建 Consumer 节点：

sparta::ResourceTreeNode * consumer_node = new sparta::ResourceTreeNode(
    getRoot(), "consumer", "Consumer Unit",
    getResourceSet()->getResourceFactory("consumer"));

// 从 Consumer 的参数集合中获取生产者数量配置
auto * params = consumer_node->getParameterSet();
const uint32_t count = params->getParameterAs<uint32_t>("num_producers");

// 依据参数动态生成指定数量的 Producer 树节点
for (uint32_t i = 0; i < count; ++i) {
    std::string name = "producer" + std::to_string(i);
    new sparta::ResourceTreeNode(
        getRoot(), name, "Producer Unit",
        getResourceSet()->getResourceFactory("producer"));
}

这里揭示了 SPARTA 构建期的一项关键原则：ParameterSet 在 Build 阶段已可访问，而真正的 Unit 必须等到 Finalize 阶段才生成。

[Build 阶段]
  Tree 节点已就绪，ParameterSet 暴露默认值
        ↓ (外部应用 --arch 或 -p 覆盖参数)
[Configure 阶段]
  configureTree_() 检查参数合法性
        ↓ (框架调用 ResourceTreeNode::finalize())
[Finalize 阶段]
  Factory 依据最终参数调用 Unit 构造函数，创建 Port/Event 实体
        ↓
[Bind 阶段]
  bindTree_() 查找实际存在的 Port 指针，完成物理连线

常见错误条件： 若开发者在 buildTree_() 内试图通过 consumer_node->getResource() 强行访问 Consumer 类的成员变量或函数，将直接导致断言崩溃或解引用空指针。因为此时 C++ 对象尚未完成内存构造。

4. Bind 阶段：端口路径解析与物理绑定

#

在所有 ResourceTreeNode 递归完成 Finalize 后，框架调用 SkeletonSimulator::bindTree_()。此时每个 Unit 的端口集合已在内存中就绪，代码通过层次树字符串路径获取端点并连接 [SRC]：

sparta::RootTreeNode * root = getRoot();

for (uint32_t i = 0; i < count; ++i) {
    std::string prod_name = "producer" + std::to_string(i);
    std::string prod_go_port   = prod_name + ".ports.producer_go_port";
    std::string prod_out_port  = prod_name + ".ports.producer_out_port";
    std::string cons_go_port   = "consumer.ports." + prod_name + "_go_port";
    std::string cons_in_port   = "consumer.ports.consumer_in_port";

    // 1. 绑定数据正向通路（Producer -> Consumer）
    sparta::bind(root->getChildAs<sparta::Port>(prod_out_port),
                 root->getChildAs<sparta::Port>(cons_in_port));

    // 2. 绑定控制反向通路（Consumer -> Producer）
    sparta::bind(root->getChildAs<sparta::Port>(prod_go_port),
                 root->getChildAs<sparta::Port>(cons_go_port));
}

注意：sparta::bind(portA, portB) 函数内部会自动识别哪个是 InPort、哪个是 OutPort，并建立内部转发引用。但为了保证模型可读性与防错，应在源码中仔细核对两端端口类型：

• 若尝试绑定两个 OutPort 或两个 InPort，框架会在拓扑校验期抛出端口类型不匹配异常；
• 若某个已声明的端口未被绑定，仿真器在进入运行前会触发未连接端口报警，阻止未决状态流入仿真。

5. 整数 0 的端到端时序推演

#

当所有的 Tree、Parameter、Unit 和 Port 就绪后，仿真器进入运行阶段。以下详细推演整数 0 从无到有、穿越端口并被吸收的完整时序：

第一步：StartupEvent 点燃事件链

#

在 Consumer 的构造函数中，创建了初始启动事件：

sparta::StartupEvent(
    node, CREATE_SPARTA_HANDLER(Consumer, sendInitialGo_));

在仿真进入 Tick 0 之前，框架执行所有的 StartupEvent。sendInitialGo_() 触发后调用 signalNextProducer_()：

void Consumer::signalNextProducer_() {
    producer_go_port_[current_producer_]->send();
    current_producer_ = (current_producer_ + 1) % num_producers_;
}

第二步：Producer 收到信号并发送首个整数

#

producer_go_port_ 收到信号后，立即调用注册的消费者回调 produceData_()：

void Producer::produceData_() {
    if (current_ints_count_ < max_ints_to_send_) {
        // 第一次发射，当前数值为 0
        producer_out_port_.send(current_ints_count_);
        ++current_ints_count_;
        ++num_produced_; // 递增生产计数器
    }
}

因为 consumer_in_port_ 声明了 1 cycle 延迟，该数据并未在当前时刻直接触达 Consumer。数据包被调度器排定在接收时钟域的下一个周期，即 Tick \(T+1\) 的 PortUpdate 阶段。

第三步：Consumer 在 PortUpdate 暂存数据与防覆盖断言

#

在 Tick \(T+1\) 的 PortUpdate 阶段，Consumer 的回调 receiveData_() 被触发：

void Consumer::receiveData_(const uint32_t & dat) {
    // 关键断言：确认前一笔数据已被处理
    sparta_assert(!arrived_data_.isValid(),
                  "Data received before previous data was processed!");

    arrived_data_ = dat; // 暂存数据
    ev_data_arrived_.schedule(sparta::Clock::Cycle(0)); // 排定同周期消费事件
    signalNextProducer_(); // 立即向下一个生产者下发 go 信号
}

故障模式分析： 这里使用的 arrived_data_ 类型是 sparta::utils::ValidValue<uint32_t>。如果上一笔数据尚未被 dataArrived_() 取走，新数据强行涌入，sparta_assert 将立即截断运行并打印致命错误。这有效阻止了静默数据覆盖（Silent Data Corruption）。

第四步：同周期 Tick 阶段消费与状态重置

#

由于 ev_data_arrived_ 排定为 0-delay，且普通事件运行在 Tick 阶段；而当前处于 PortUpdate 阶段，按照框架顺序（PortUpdate 先于 Tick），在同一个 Tick \(T+1\) 稍后的 Tick 阶段，dataArrived_() 准时执行：

void Consumer::dataArrived_() {
    ++num_consumed_;             // 递增消费计数器
    arrived_data_.clearValid();  // 清空有效标志，准备接收下一笔数据
}

至此，整数 0 的生命周期正式终结。同时，第 3 步中发出的下一个 go 信号已经在调度器中开始触发下一个循环。

6. 静态结构核验与诊断方法

#

阅读基于 CommandLineSimulator 构建的模型时，应当优先利用只读 CLI 导出模型的物理骨架，而不是凭空猜测：

# 1. 核对 Producer 与 Consumer 层次节点
./skeleton_pipeline --show-tree --no-run

# 2. 检查 producer_out_port 到 consumer_in_port 的接线
./skeleton_pipeline --show-ports --no-run

# 3. 核对生效参数（如 num_producers、max_ints_to_send）
./skeleton_pipeline --show-parameters --no-run

# 4. 导出最终 YAML 确认无隐式参数覆盖
./skeleton_pipeline --write-final-config final.yaml --no-run

在动态执行排错时，重点检查三个守恒式与断言：

1. 守恒不变量： \(\text{num\_produced} \ge \text{num\_consumed}\) 始终成立。两者差值恒等于当前正在流水线端口或临时暂存区中的在途数量。
2. 正常终止条件： 当所有 Producer 发送量达到 max_ints_to_send 且流水线排空时，\(\text{num\_produced} = \text{num\_consumed} = \text{num\_producers} \times \text{max\_ints\_to\_send}\)。
3. 断言健全性： 若发现 arrived_data_ 触发 valid 断言，说明反压或握手节奏失衡，Consumer 的消费速度滞后于外部供给。

7. 迁移：分析通用 SPARTA Unit 的八步法则

#

SkeletonPipeline 展示的正是 SPARTA 模型的通用解剖切面。面对任意未知的微架构单元源码，均可套用以下标准分析序列：

1. 寻根入口： 查阅 main.cpp，定位派生自 sparta::app::Simulation 的模型主类与 sparta::Scheduler。
2. 识别工厂： 在 Simulation 构造函数中查找注册的 ResourceFactory，获取所有业务 Unit 及其 ParameterSet 清单。
3. 推演树结构： 检查 buildTree_()，厘清哪些节点数量固定，哪些节点依赖参数动态伸缩。
4. 定位连线契约： 阅读 bindTree_() 或外部 Topology 构建器，梳理所有数据端口与流控/控制端口的绑定对。
5. 拆解端口延迟： 检查 InPort 声明时的 delay 参数（0 还是 N）及所绑定的 SchedulingPhase（PortUpdate 还是 Tick）。
6. 追踪回调分工： 区分端口接收回调（通常仅作校验、缓冲与事件激活）与业务处理事件（执行微架构状态机与流水线操作）。
7. 导出静态证据： 运行 --show-tree、--show-ports 与 --show-parameters 验证代码阅读推论。
8. 核验状态守恒： 沿着 Counter、Logger 和内部断言，在最小测试用例下验证资源守恒与终止条件。

掌握这一路径后，在下一篇分析带有复杂队列、分支和 Credit 许可循环的 CoreModel 流水线时，面对更庞大的代码体量，依然能够清晰定位状态与因果关系。

证据边界与未验证说明

#

• 本文技术结论与代码引用核对自公开源码快照（Commit 9d8ec03c0e118820e1093831b9060d8d17164d8d，2026-08-24 验证），对应路径为 sparta/example/SkeletonPipeline/。
• 本地开发机因缺少 yaml-cpp 开发库未执行二进制编译与运行，文中的 CLI 命令与行为根据 main.cpp、SkeletonSimulator.cpp、Producer.cpp 与 Consumer.cpp 源码静态归纳，不包含任何伪造的终端输出日志。
• 模型在不同参数配置下的极端溢出行为依赖具体断言实现，实际项目中应结合单元测试进行动态核验。
