假设 Decode 模块的输入队列当前还剩 3 个空闲槽位，上游 Fetch 模块能不能立刻发送 3 条新指令？
在基于 Credit 的微架构协议中，答案不是“先发过去看看会不会被拒绝”，而是：Fetch 必须在本地预先持有至少 3 枚由 Decode 授予的 Credit 凭证。

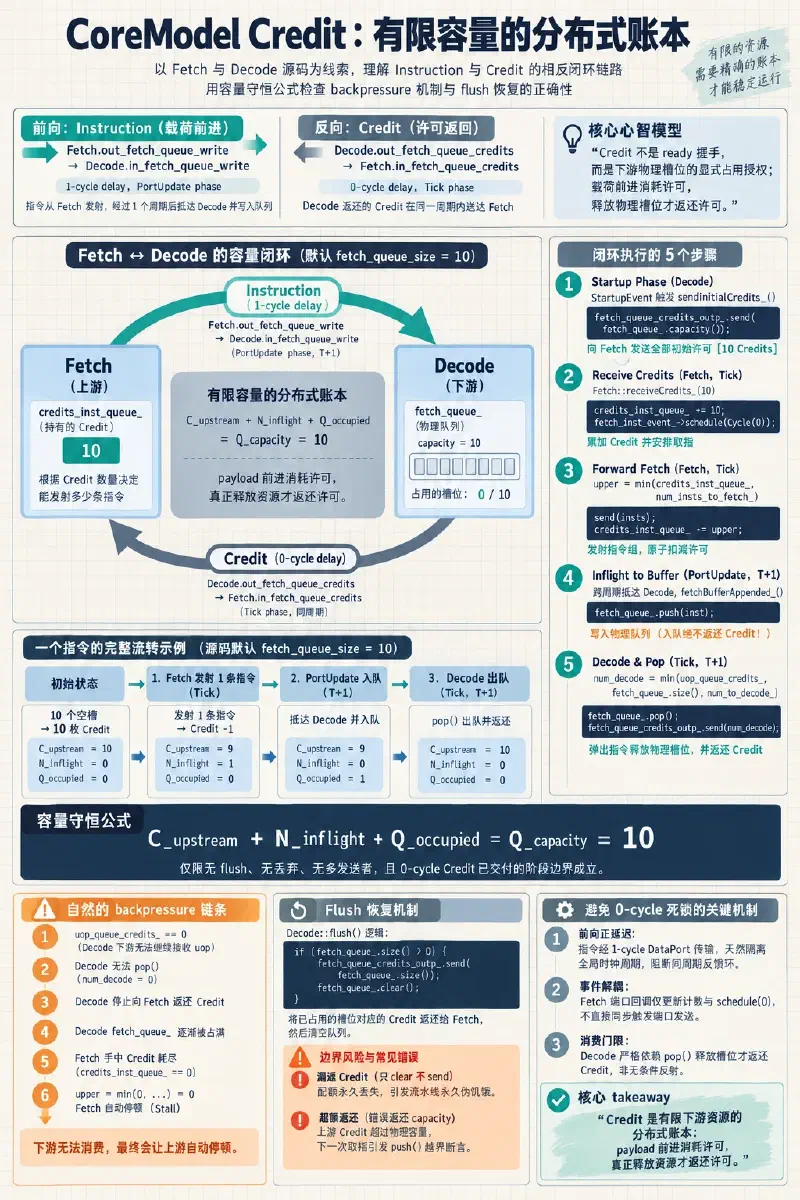

这就是 Credit（信用/令牌）机制的核心心智模型：它不是模糊的布尔型 ready 握手电平，也不是已经发射的指令负载；每一枚 Credit 代表下游对一个特定有限物理槽位（Queue Slot）的明确占用授权。 指令载荷向前流动消耗授权，下游真正消化数据释放物理槽位后，空闲许可再以反向 Credit 的形式返还上游。
本文聚焦公开示例 sparta/example/CoreModel 中的 Fetch 与 Decode 交互链路。通过剖析其真实源码，拆解 Credit 从何而来、何时扣减、何时返还，推导容量守恒公式，并解释为什么 0-cycle Credit 不会在离散事件引擎中诱发无限反馈死锁。
1. 物理拓扑：双向通道与分布式容量账本#
在 sparta/example/CoreModel/src/CPUTopology.cpp 中，Fetch 与 Decode 之间建立了两个反向绑定的端口对 [SRC]：
两个端点的参数与属性声明如下：
| 端口名称 | 所属模块 | 方向与延迟 | 调度阶段 | 传输数据类型 | 核心语义 |
|---|---|---|---|---|---|
out_fetch_queue_write | Fetch | OutPort | - | InstGroup | 发送一组已取出的指令 |
in_fetch_queue_write | Decode | InPort, 1 cycle | PortUpdate | InstGroup | 指令写入 Decode 缓冲区 |
out_fetch_queue_credits | Decode | OutPort | - | uint32_t | 返还释放的空闲槽位数量 |
in_fetch_queue_credits | Fetch | InPort, 0 cycle | Tick | uint32_t | 接收可用 Credit 增量 |
Decode 内部的接收队列 fetch_queue_ 容量由参数 fetch_queue_size 决定（源码默认值为 10）。Fetch 既不能直接读取 Decode 内部队列的实时指针，也无法调用 Decode 的私有函数。Fetch 仅依靠内部维护的整型变量 credits_inst_queue_，实现对下游可用物理容量的镜像同步。
容量守恒不变量#
在一个闭环运行的 Credit 系统中，当下游无 flush、无丢弃且零周期传输已完成的阶段边界上，全系统容量必须严格满足如下守恒等式：
$$ C_{\text{upstream}} + N_{\text{inflight}} + Q_{\text{occupied}} = Q_{\text{capacity}} $$- \(C_{\text{upstream}}\)：Fetch 当前手头持有、尚未消耗的可用 Credit 计数；
- \(N_{\text{inflight}}\)：Fetch 已发出、扣除了 Credit，但因跨周期端口延迟仍在空中传输的指令数量；
- \(Q_{\text{occupied}}\)：已进入 Decode 且尚未被
pop()弹出的指令数量（即fetch_queue_.size()）； - \(Q_{\text{capacity}}\)：Decode 队列物理上限总容量（即
fetch_queue_.capacity()）。
这套算式是审查任何反压模型的金标准：无论仿真推进到哪一个 Tick，只要指令未被消费或丢失，整个流水线中的许可与载荷总和恒等于物理缓冲区容量。
2. 初始状态：Decode 在 Startup 时签发首批许可证#
系统刚完成构造时，Fetch 本地的 credits_inst_queue_ 初始化为 0。如果此时没有任何一方主动通报容量，Fetch 将陷入无许可可用的死锁状态。
打破僵局的关键是 Decode 的 StartupEvent。在 Decode::Decode() 构造函数中注册了启动回调 [SRC]：
sparta::StartupEvent(
node,
CREATE_SPARTA_HANDLER(Decode, sendInitialCredits_));
void Decode::sendInitialCredits_()
{
// 向 Fetch 一次性授予全部空闲槽位的许可
fetch_queue_credits_outp_.send(fetch_queue_.capacity());
}在仿真主时钟推进前的 Startup 阶段，Decode 一次性将 fetch_queue_.capacity()（如 10）作为初始 Credit 发出。
Fetch 端的接收端口声明表明，它属于 0-cycle、Tick 阶段：
sparta::DataInPort<uint32_t> in_fetch_queue_credits_ {
&unit_port_set_,
"in_fetch_queue_credits",
sparta::SchedulingPhase::Tick,
0
};当该端口收到 10 枚 Credit 时，触发回调 receiveCredits_()：
void Fetch::receiveCredits_(const uint32_t & credits)
{
credits_inst_queue_ += credits; // 记账：可用槽位增加
// 立即唤醒取指事件，安排在当前周期的 Tick 阶段执行
fetch_inst_event_->schedule(sparta::Clock::Cycle(0));
}注意其职责边界：端口回调仅执行纯粹的状态记账与事件唤醒，并不直接在回调内同步构造或发送指令。真正的取指工作留给由 Scheduler 管理的 fetch_inst_event_。
3. 前向发射：Fetch 先扣除 Credit，载荷进入 1-cycle 通道#
当 fetch_inst_event_ 触发执行 fetchInsts_() 时，Fetch 计算当前周期允许发射的指令上限：
// 发射量受限于当前持有的 Credit 与单周期最大取指宽度
const uint32_t upper = std::min(credits_inst_queue_, num_insts_to_fetch_);
if (upper > 0) {
InstGroup insts_to_send = getNextInstGroup_(upper);
out_fetch_queue_write_.send(insts_to_send);
credits_inst_queue_ -= upper; // 原子扣除本地授权凭证
}一旦 send() 被调用，对应的 \(upper\) 个许可立即从 \(C_{\text{upstream}}\) 扣减并转变为 \(N_{\text{inflight}}\)（在途飞行）。
由于 Decode 的输入端口 in_fetch_queue_write 声明了 1 cycle 延迟：
sparta::DataInPort<InstGroup> fetch_queue_write_in_ {
&unit_port_set_,
"in_fetch_queue_write",
1 // 1 cycle delay
};因此在整个周期内，这笔指令既不在 Fetch 的可用许可账本中，也尚未写入 Decode 的物理队列。如果此时外部检查守恒式，在途项 \(N_{\text{inflight}}\) 恰好等于 \(upper\)，总和严格不变。
4. 消费与反压：Decode 的双重约束与出队返还#
在 Tick \(T+1\) 的 PortUpdate 阶段，指令载荷抵达 Decode 并触发 fetchBufferAppended_()：
void Decode::fetchBufferAppended_(const InstGroup & insts)
{
for (auto & inst : insts) {
fetch_queue_.push(inst); // 写入物理队列
}
// 若下游（Rename）有可用容量，唤醒解码事件
if (uop_queue_credits_ > 0) {
ev_decode_insts_event_.schedule(sparta::Clock::Cycle(0));
}
}此时指令从 \(N_{\text{inflight}}\) 正式转入 \(Q_{\text{occupied}}\)。注意：入队动作绝不返还 Credit！ 此时槽位仍处于被占用状态。
在同周期的 Tick 阶段，decodeInsts_() 尝试进行解码。它的处理吞吐受到三重限制：
// 1. 下游 Rename 阶段允许接收的微操作 Credit
uint32_t num_decode = std::min(uop_queue_credits_, fetch_queue_.size());
// 2. 本模块每周期最大解码宽度
num_decode = std::min(num_decode, num_to_decode_);
if (num_decode > 0) {
for (uint32_t i = 0; i < num_decode; ++i) {
auto inst = fetch_queue_.pop(); // 真正弹出并处理指令
sendToRename_(inst);
}
// 关键：只有真正出队释放了物理槽位，才向 Fetch 返还对应数量的 Credit
fetch_queue_credits_outp_.send(num_decode);
uop_queue_credits_ -= num_decode;
}反压机制的自然形成#
当后端发生结构停顿（如 ROB 满或 Execution Unit 阻塞），Rename 停止向 Decode 发放 Credit（uop_queue_credits_ == 0）：
- Decode 的
decodeInsts_()无法弹出指令，num_decode = 0； - Decode 停止向 Fetch 返还 Credit；
- Fetch 在连续取指若干周期后，本地
credits_inst_queue_彻底归零； - Fetch 的
upper = std::min(0, num_insts_to_fetch_) = 0，自动停顿（Stall），不再发送新指令。
无需任何额外的跨模块停顿信号，仅通过 Credit 扣竭，反压就自然沿着流水线逆向蔓延。
5. 为什么 0-cycle Credit 不会产生无限调度循环#
初读 SPARTA 端口代码时，一个极易产生的担忧是：
“Fetch 收到 0-cycle Credit 在同周期执行，若它发出的请求又立即让 Decode 消费并返还 0-cycle Credit，两者岂不是在同一 Tick 内死循环？”
在 CoreModel 中，这种无限循环被三重结构性机制彻底打破：
- 前向正延迟隔离： Fetch 发送的指令通过 1-cycle 延迟端口写入 Decode。这意味着前向信号必须消耗全局逻辑时间推进（到下一个 Tick 的
PortUpdate阶段），天然截断了同周期的组合环路。 - 事件分工解耦： Fetch 收到 0-cycle Credit 时，回调仅执行
+= credits并调用schedule(Cycle(0))。回调内部不直接同步触发端口发送。 - 消费条件门限： Decode 返还 Credit 严格依赖于
fetch_queue_.pop()，而弹出操作受制于下游 Credit 与解码带宽，并非收到数据就反射性返还。
因此，这里的 0-cycle 仅表示“一旦下游释放槽位，上游在同一周期内便能感知到该许可”，从而允许上游在下一个可用时钟沿无缝填补空缺，消除了额外的气泡周期（Bubble）。
6. 异常与冲刷：Flush 必须恢复容量账本#
当处理器遇到分支预测错误或异常时，流水线必须执行冲刷（Pipeline Flush）。在 Decode::flush() 中，源码执行了如下关键操作 [SRC]：
void Decode::flush()
{
if (fetch_queue_.size() > 0) {
// 将被废弃的指令所占用的槽位数量，以 Credit 形式返还给 Fetch
fetch_queue_credits_outp_.send(fetch_queue_.size());
fetch_queue_.clear(); // 清空物理队列
}
}这一处理展示了 Credit 协议中最具陷阱的边界条件：
- 致命缺陷 A（漏返 Credit）： 若代码仅执行
fetch_queue_.clear()而忘记发送 Credit，Fetch 的credits_inst_queue_将永久丢失这部分配额。随着多次 Flush，Fetch 手中的 Credit 逐渐耗尽，最终导致整个流水线因伪饥饿而永久挂起。 - 致命缺陷 B（超额返还）： 若返还的数量大于实际清空的指令数（例如错误地发送了
fetch_queue_.capacity()），上游持有的 Credit 将超过实际物理容量，下一次大量取指涌入时将直接击穿队列上限，引发push()越界断言。
7. 审查 Credit 与反压模型的实用清单#
在阅读其他模块（如 Load/Store Queue、NoC Router 或 Execution Reservation Station）的 Credit 机制时，建议使用以下清单对照审查源码：
| 检查项 | 关键定位点 | 源码审查问题 | 典型失效模式 |
|---|---|---|---|
| 1. 物理容量定义 | Unit 构造与 ParameterSet | 接收队列容量是否为确定值？参数修改后队列是否同步重构？ | 队列固定数组大小与参数不一致，导致溢出 |
| 2. 初始 Credit 注入 | StartupEvent 回调 | 是否由且仅由接收方在 Startup 时刻发送？发送量是否严格等于队列容量？ | 遗漏 Startup 发送导致上游永远等待；或多处重复初始化导致超发 |
| 3. 扣减原子性 | 发送端 send() 路径 | 扣除计数是否与实际送出的 payload 数量完全一致？ | 提前扣减但在发送失败时未回退，导致 Credit 泄露 |
| 4. 返还时机 | 接收端 pop() / Retire 路径 | 是否在数据真正移出缓冲区、物理槽位空出时才返还？ | 在入队（append）时就提前返还，失去背压保护能力 |
| 5. Flush 恢复 | Flush / Cancel / Retry 逻辑 | 冲刷时是否准确返还了被丢弃的元素数量？ | 丢弃数据未还 Credit 导致流水线饿死；全额返还导致容量击穿 |
| 6. 环路终止性 | Port delay 与 Callback | 若两端均存在 0-cycle 交互，是否存在非受控递归？ | 同周期无限反射导致 Scheduler 死锁在当前 Tick |
8. 总结：Credit 是微架构流控的分布式契约#
在 SPARTA 性能模型中，Credit 机制的本质是将集中式的队列状态转化为分布式的许可证账本：
- 下游掌管物理实体： 下游拥有真实的队列存储，是容量的签发者与终极回收者。
- 上游依据授权行动： 上游仅持有镜像计数，没有许可便自我制动。
- 端口决定感知时机： 0-cycle 使得释放槽位的收益能够即刻对齐到当前周期，而正向的数据延迟保证因果链条不会退化为组合死循环。
通过容量守恒等式与 Flush 恢复审计，架构工程师可以快速穿透纷繁复杂的端口绑定，严密验证任何微架构反压设计的正确性与鲁棒性。
证据边界与未验证说明#
- 技术分析与代码段基于公开 MAP 源码快照（Commit
9d8ec03c0e118820e1093831b9060d8d17164d8d，2026-08-24 验证），主要来自sparta/example/CoreModel/src/Fetch.*、Decode.*与CPUTopology.cpp。 - 本文仅聚焦 Fetch 与 Decode 之间的点对点 Credit 闭环，未展开 CoreModel 后续 Rename、ROB 及 Memory 层次结构的复杂仲裁逻辑。
- 本地环境未独立编译 CoreModel 二进制，文中的时序推导与守恒推论完全基于源码静态控制流与数据流审计。不同仿真器上层实现若引入动态 Credit 聚合或可变包长，应相应扩展守恒等式。
